TimePrism

时间三棱镜
的运用流程

JIET

录像拍摄

对应多种多样的录像格式。拍摄之后可以直接使用。

JIET

作业分析

通过鼠标点击就可以进行作业分解。提供各种作业分类方式。

JIET

可视化

各种图表自动生成。附带色彩的图表便于理解。

JIET

问题点抽出/改善

时间,录像,图表相互关联,有效提高改善效率。

JIET

标准作业/操作指南作成

标准作业的作成,作业教育,技能传承。

以前的作业分析

meet appic image

通过秒表测定作业时间,在电脑中输入数据,使用Excel作成各种图表等。

问题

  • 需要熟练的作业测定专业人员。
  • 在对测定的时间数据进行分析的时候,只有单调的数字可以参考。
  • 在电脑中输入数据也花费大量时间。
  • 根据输入的数据再作成各种图表的时候将花费更多的时间和精力。
  • 没有录像的表单,图表等在作业改善中的效果有限。

导入时间三棱镜摄像机拍摄后用电脑分析

meet appic image
  • 录像可以在电脑中自由控制,任何人都可以快速,简单,正确的作成作业分析数据。
  • 录像和数据相结合后可以提高作业改善的效率。

在录像播放的同时通过点击鼠标就可将录像分割成动作要素。通过鼠标滚轮的操作就可以控制录像单画面前进后退,可以实现精确测量。

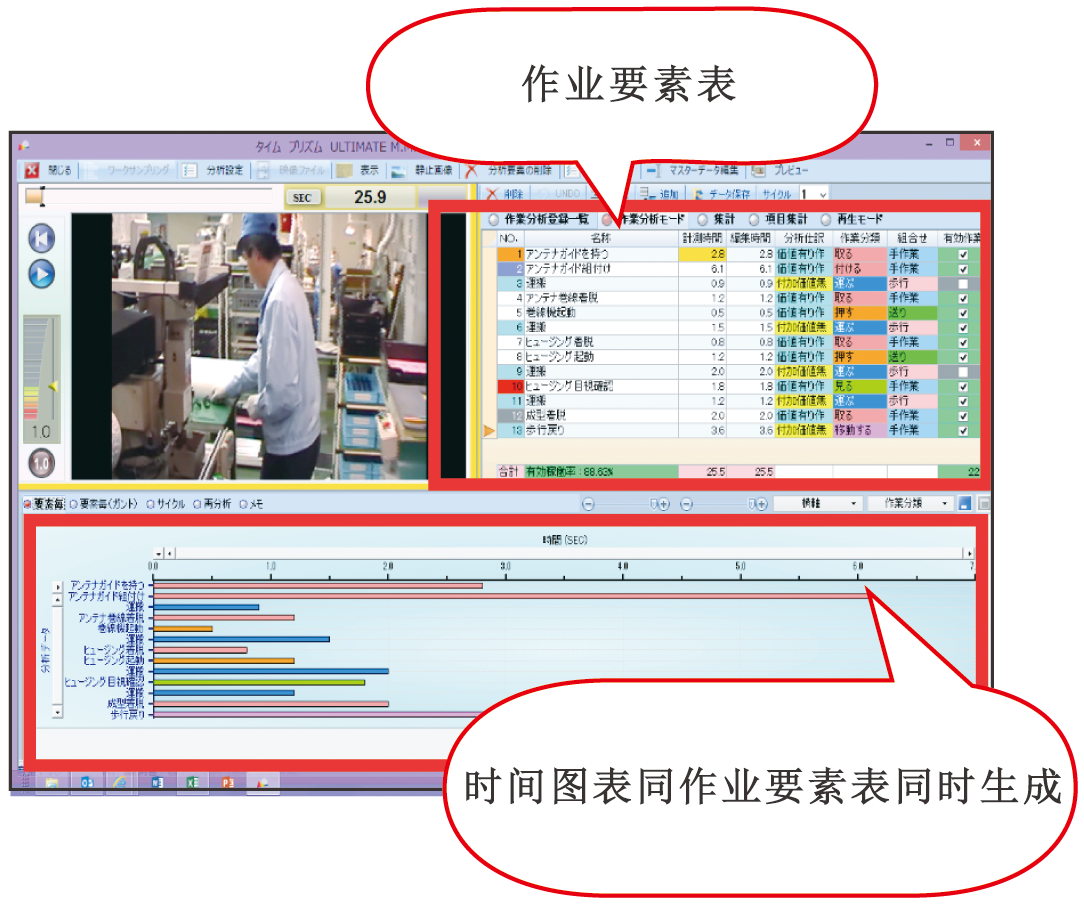

作业要素表中会自动记录分割后的各动作要素的时间数据。通过鼠标点击就能为各要素设置区分用的颜色和各种分类信息。
而且,对于问题点或需要注意的地方可以通过注释对其进行记录和说明。

  • 对应多种录像格式。没有时间浪费。

软件对应AVI(MotionJpeg),MPEG1,MPEG2,MPEG4,H264,WMV,MOV等多种录像格式。只需要将录像记录媒体插入到电脑中就完成准备。不需要进行录像格式转换等不必要的操作而直接快速的进行作业分析。

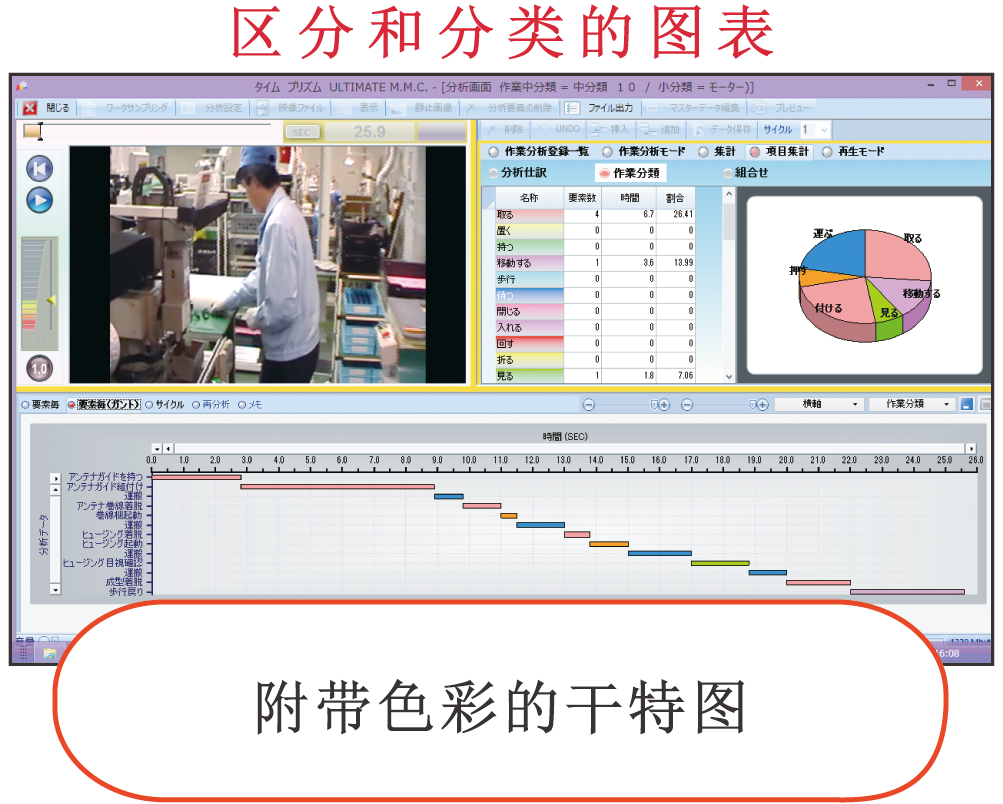

图表自动作成

区分别/分类别图标
  • 录像和分析数据便于保存,在后续需要的时候可以再次使用。
  • 根据分析数据可以快速得到各种图表等必要信息。

根据分析得到的数据可以作成各种图表,从而实现作业的可视化。
作业分析的结果可以导出为CSV或Excel格式的文件,在之后的文书作成的时候可以作为基础资料来使用。
而且,录像的任意位置的画面都可以作为静态图片拷贝到粘贴板中,或者作为Jpeg外部文件保存。

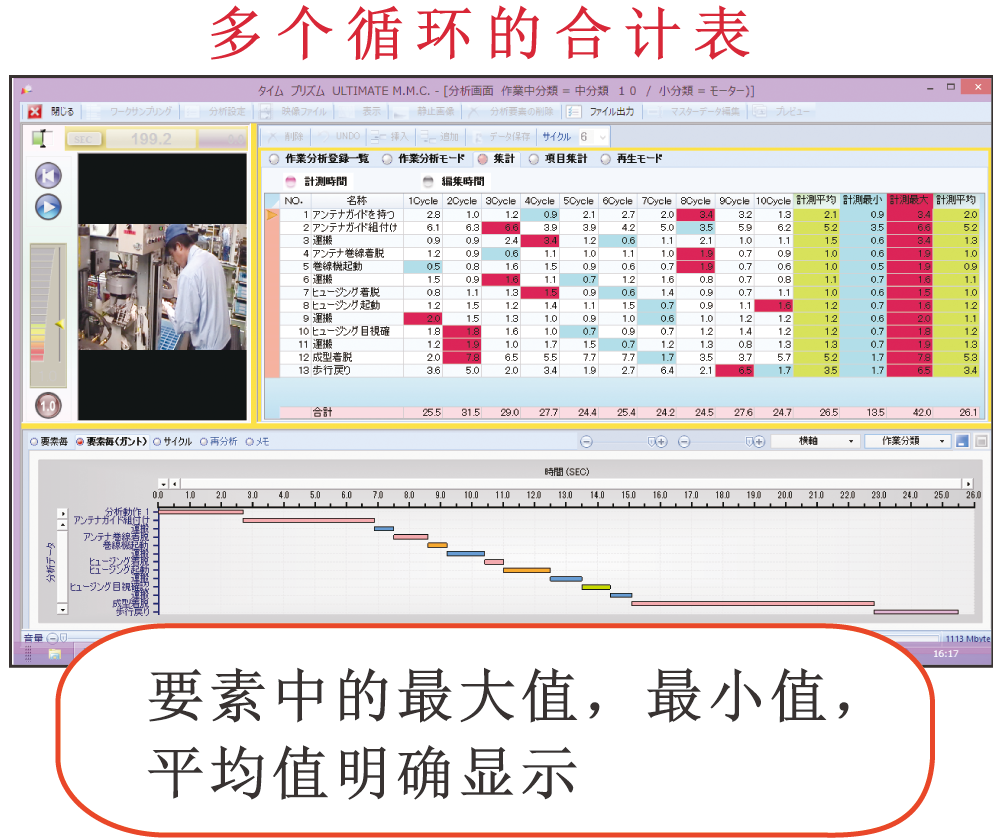

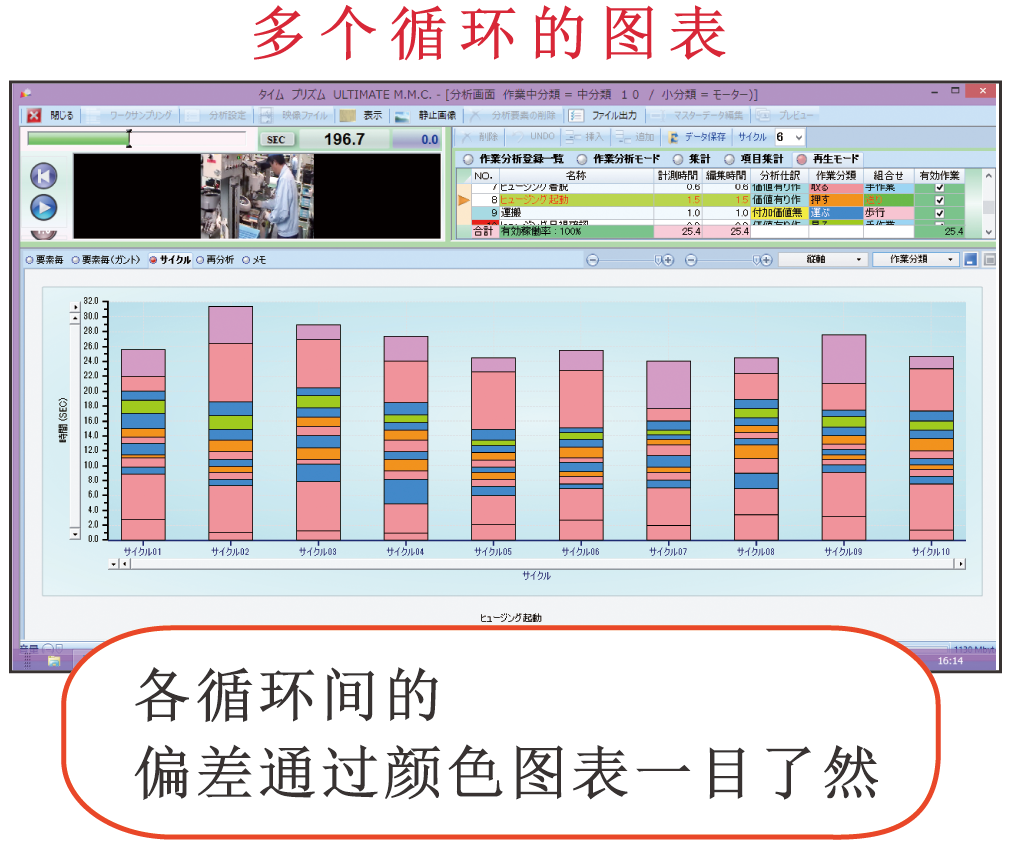

多个循环集计表
多个循环集计表

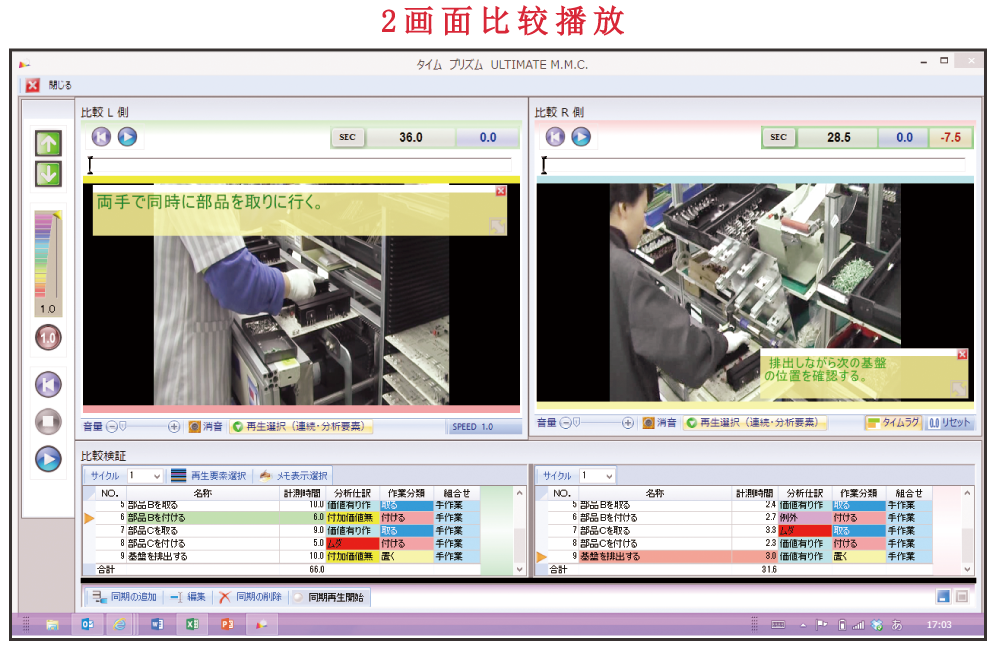

比较验证

比较验证画面
比较验证画面

可以将分析后的作业放到一起同时播放对比确认,作业的速度差异, 作业流程的不同等都很容易发现

  • 可以比较熟练员工和新员工的数据,或者比较不同循环的数据。
    可以通过慢放,单画面移动,同时播放,明确动作的不同点,从而发现问题点。
  • 交流活动中使用。
    大家一起观看分析画面进行改善观点的交流。
  • 去除无效动作后进行改善前后的比较播放
    公司内报告时便于理解,提高说服力。

标准操作指南作成

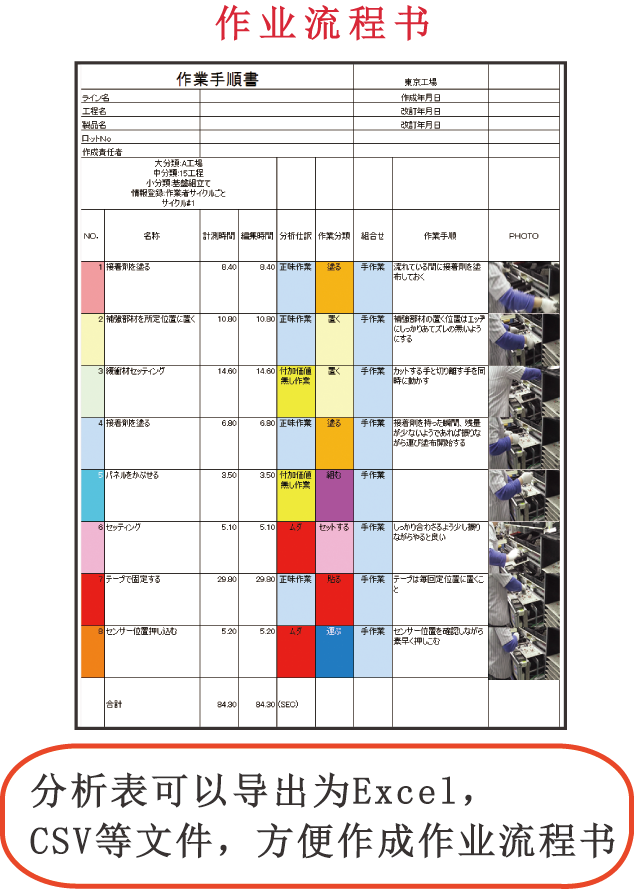

作业流程书作业流程书
  • 分析表可以导出为Excel等文件,方便作成作业流程书

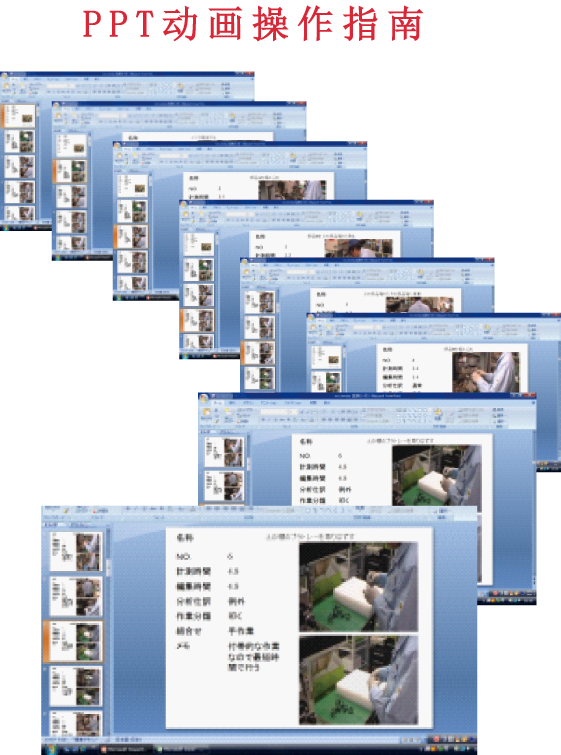

  • 通过分析结果导出为Point Point的功能,可以对作业分析,改善报告的报告资料的作成提供帮助。
    以作业分析结果为基础,以每个作业要素为单位作成单独的报告页面,每页中显示名称,时间值以及静态图片或录像等要素信息。播放幻灯片的时候要素录像可以同时播放。
    (为每个要素单独生成WMV格式的录像文件。作成的录像文件可以单独播放。)

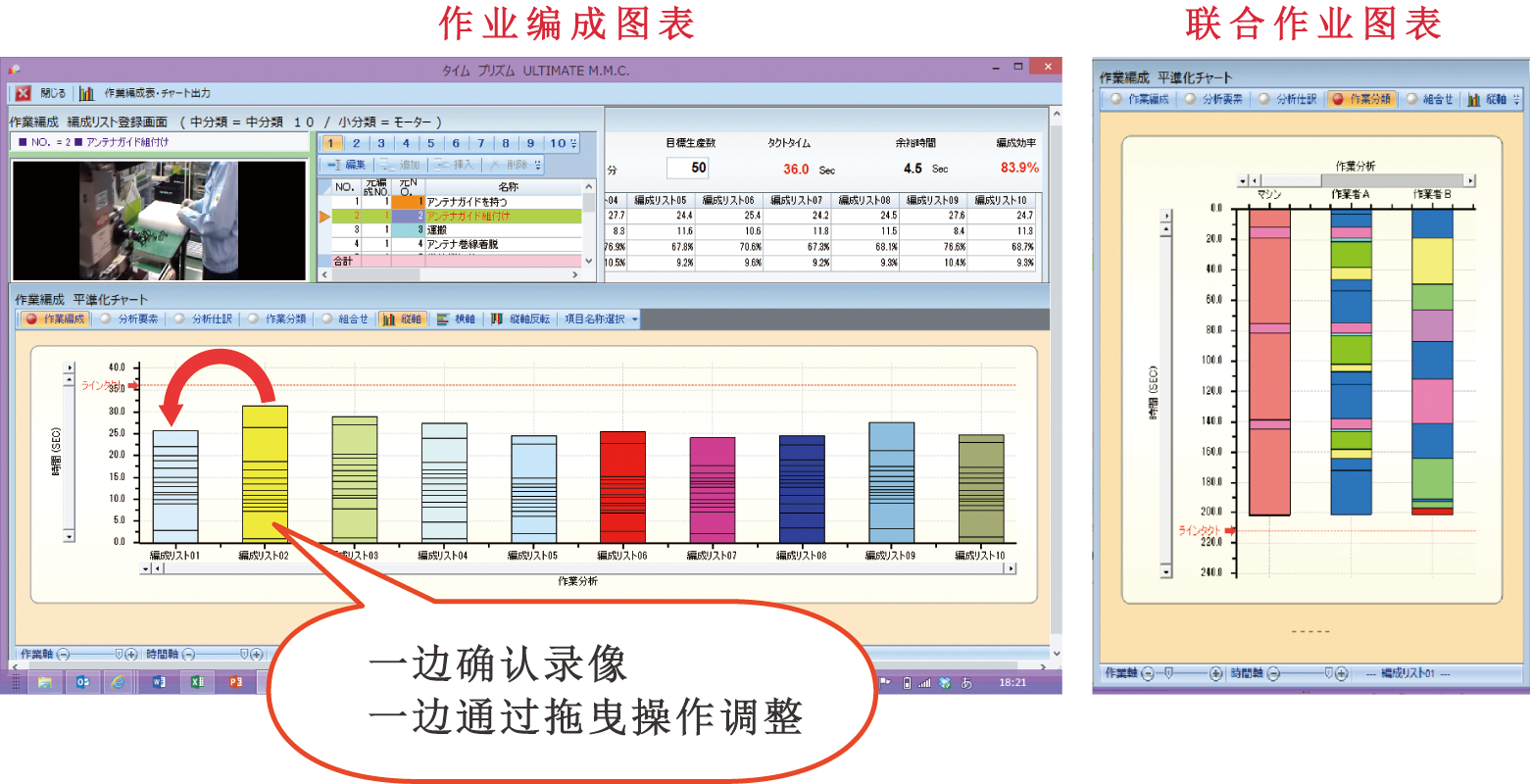

通过作业的平准化「改善」作业编成

作业编成画面
  • 通过鼠标的拖曳操作,可以实现最多50工序中的作业要素的移动。移动的同时更新要素表,同时反映到图表中。通过播放移动后的录像,可以迅速确认平准化后的结果。作成的图表也可以导出到Excel中。
  • 将工作人员和机器的分析数据同时显示后,可以显示人机对话图。图表的分类附带不同颜色,可以切换纵横等多种显示方式,便于查看数据信息。

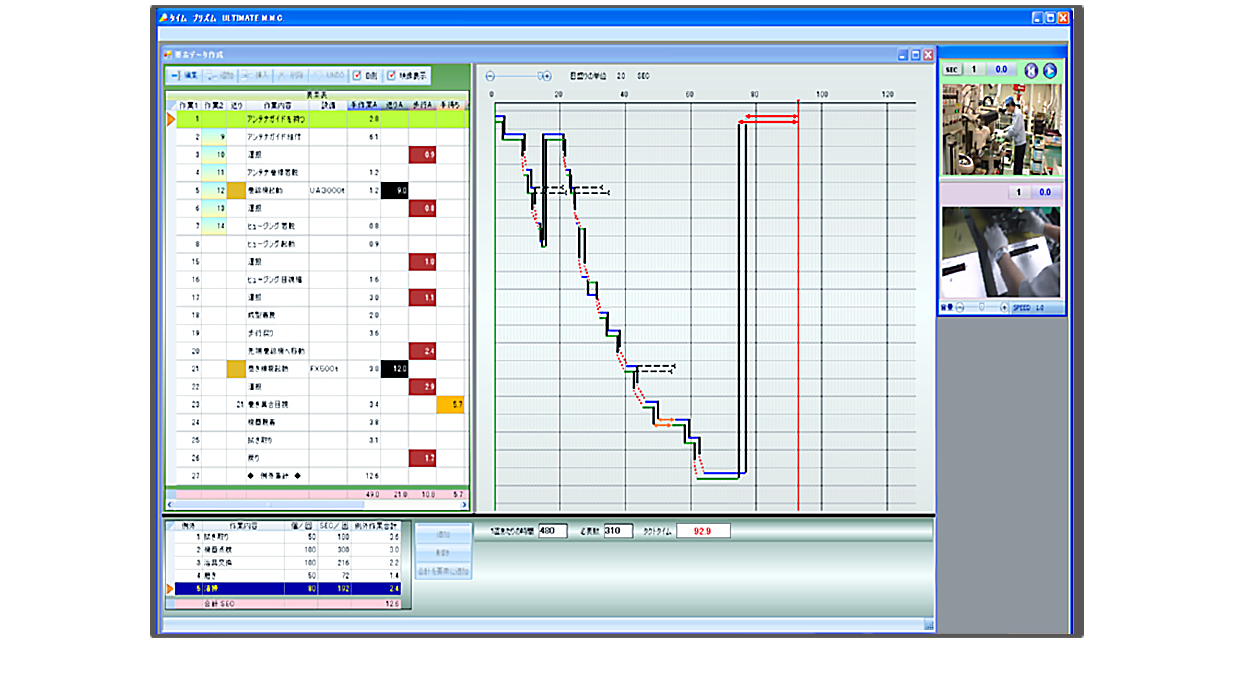

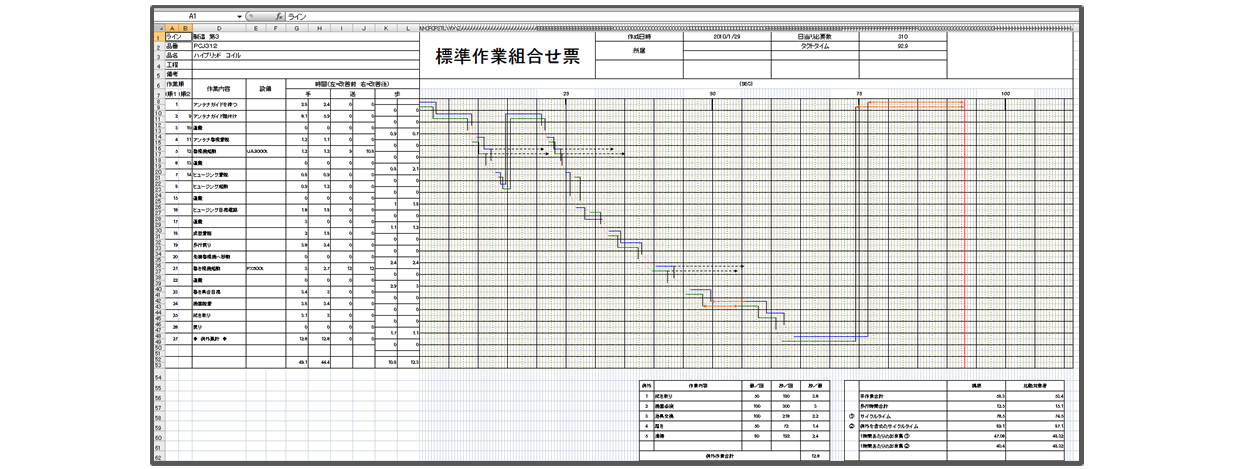

标准作业组合表(M.M.C)作成

图标和录像的同期画面 MMC画面
  • 利用作业分析数据可以容易的生成标准作业组合表。画面中的图表会实时显示,同时播放录像,一边确认信息一边拖曳修改图表中的周期时间和显示数据,从而实现各种条件下的作业模拟。
    作成的数据也可以导出到Excel中。
  • 可以通过CSV或Excel等外部数据作成图表,应用范围很广。
    支持反复作业等特别的表现形式。作成的图表可以导出到Excel中。

监制

大阪工业大学
工学部 环境工学科
皆川健多郎副教授


在进行改善活动的时候,首先最重要的是寻找时间浪费时的着眼点。无法发现时间浪费就无法进行改善。
其次重要的是带着速度感进行改善。如果在IE的分析过程中花费了大量时间,就不能算是好的方法。
如果改善活动自身都需要改善的话,就有必要考虑使用便利的工具。
Time Prism是为了能利用各种录像使作业可视化而简化作业分析而开发的工具。Time Prism是能为您的现场的改善活动提供帮助的最好伙伴。
